菱高精機(株)のCRYSTAL DEEP HOLE DRILL(クリスタル ディープ ホール ドリル)です。
暗闇を突き抜けろ!!深穴開け加工への追求~ クリスタル DEEP HOLE DRILL

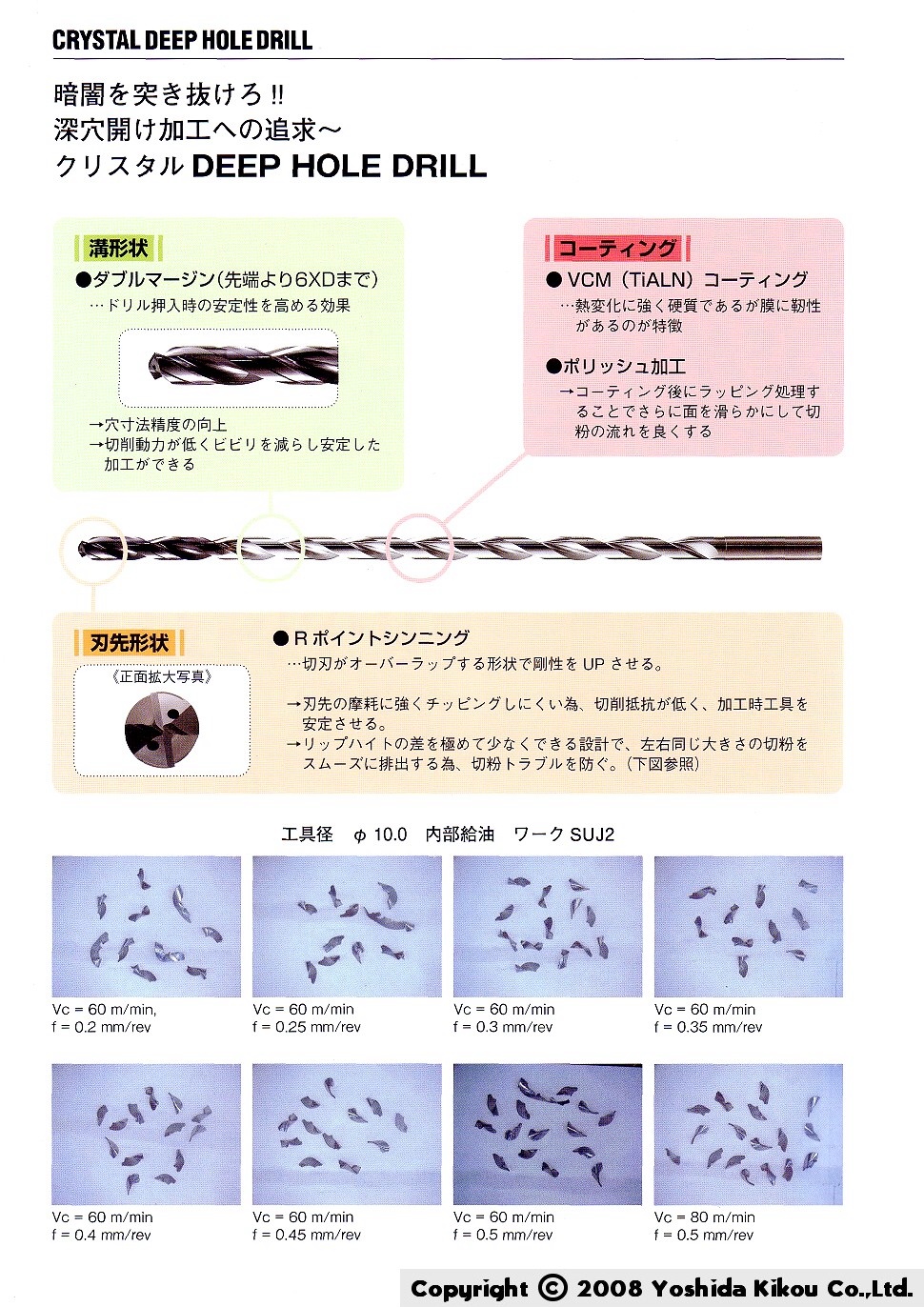

クリスタル ディープ ホール ドリル 01



●刃先形状
【Rポイントシンニング】・・・切刃がオーバーラップする形状で剛性をUPさせる。
 →刃先の磨耗に強くチッピングしにくい為、切削抵抗が低く、加工時工具を安定させる。
 →リップハイトの差を極めて少なくできる設計で、左右同じ大きさの切粉をスムーズに排出する為、切粉トラブルを防ぐ。
●溝形状
【ダブルマージン(先端より6XDまで)】・・・ドリル押入時の安定性を高める効果。
 →穴寸法精度の向上。
 →切削動力が低くビビリを減らし安定した加工ができる。
●コーティング
【VCM(TiALN)コーティング】・・・熱変化に強く硬質であるが膜に靭性があるのが特徴。
【ポリッシュ加工】 →コーティング後にラッピング処理することでさらに面を滑らかにして切粉の流れを良くする。

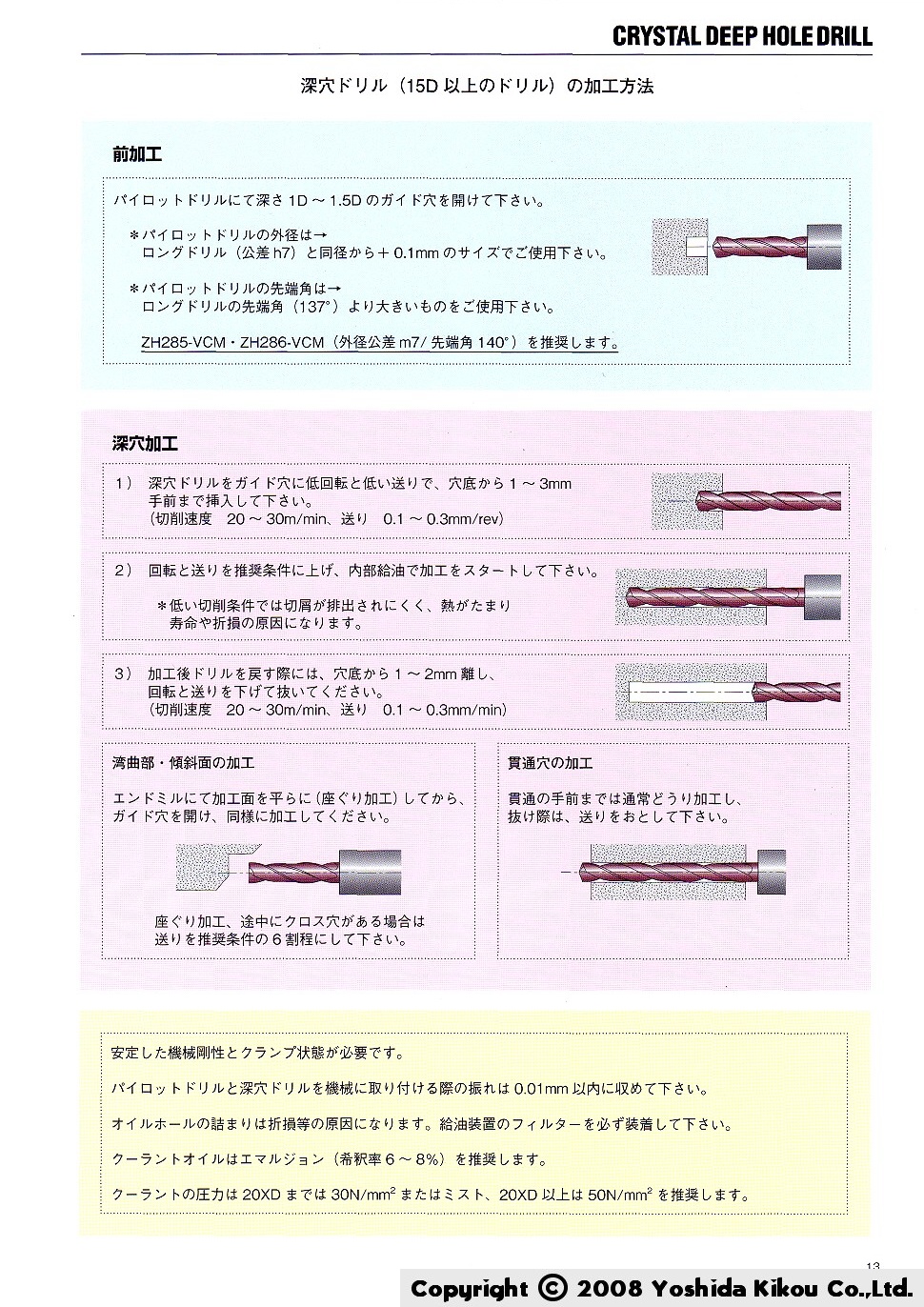

クリスタル ディープ ホール ドリル 02
クリスタル ディープ ホール ドリル 03
