A-506

大昭和精機(株)の油圧チャック式ホルダ「ハイドロチャック スーパースリムタイプ」です。
干渉対策を極めたスリムなボディ。高精度5軸仕上げ加工に最適なハイドロチャックです。

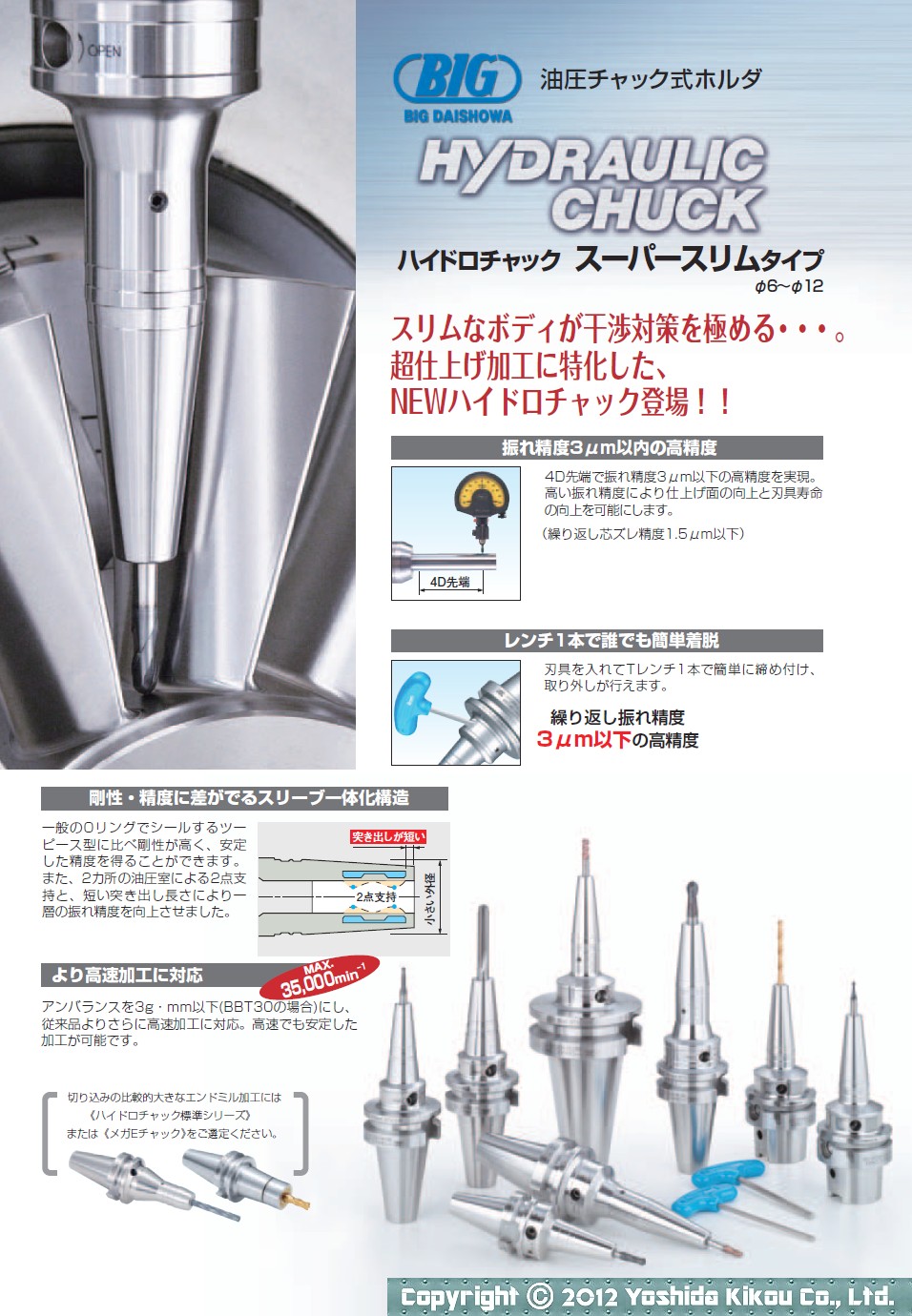

ハイドロチャック スーパースリムタイプ 01



【振れ精度3μm以内の高精度】
 4D先端で振れ精度3μm以下の高精度を実現。高い振れ精度により仕上げ面の向上と刃具寿命の向上を可能にします。(繰り返し芯ズレ精度1.5μm以下)
【レンチ1本で誰でも簡単脱着】
 刃具を入れてTレンチ1本で簡単に締め付け、取り外しが行えます。
【剛性・精度に差がでるスリーブ一体化構造】
 一般のOリングでシールするツーピース型に比べ剛性が高く、安定した精度を得ることができます。また、2カ所の油圧室による2点支持と、短い突き出し長さにより一層の振れ精度を向上させました。
【より高速加工に対応】
 アンバランスを3g・mm以下(BBT30の場合)にし、従来品よりさらに高速加工に対応。高速でも安定した加工が可能です。  Max. 35,000min-1
