(株)寺内製作所の「ローラーコンベヤ」です。 物流の合理化をサポートする“テラウチコンベヤ”です。

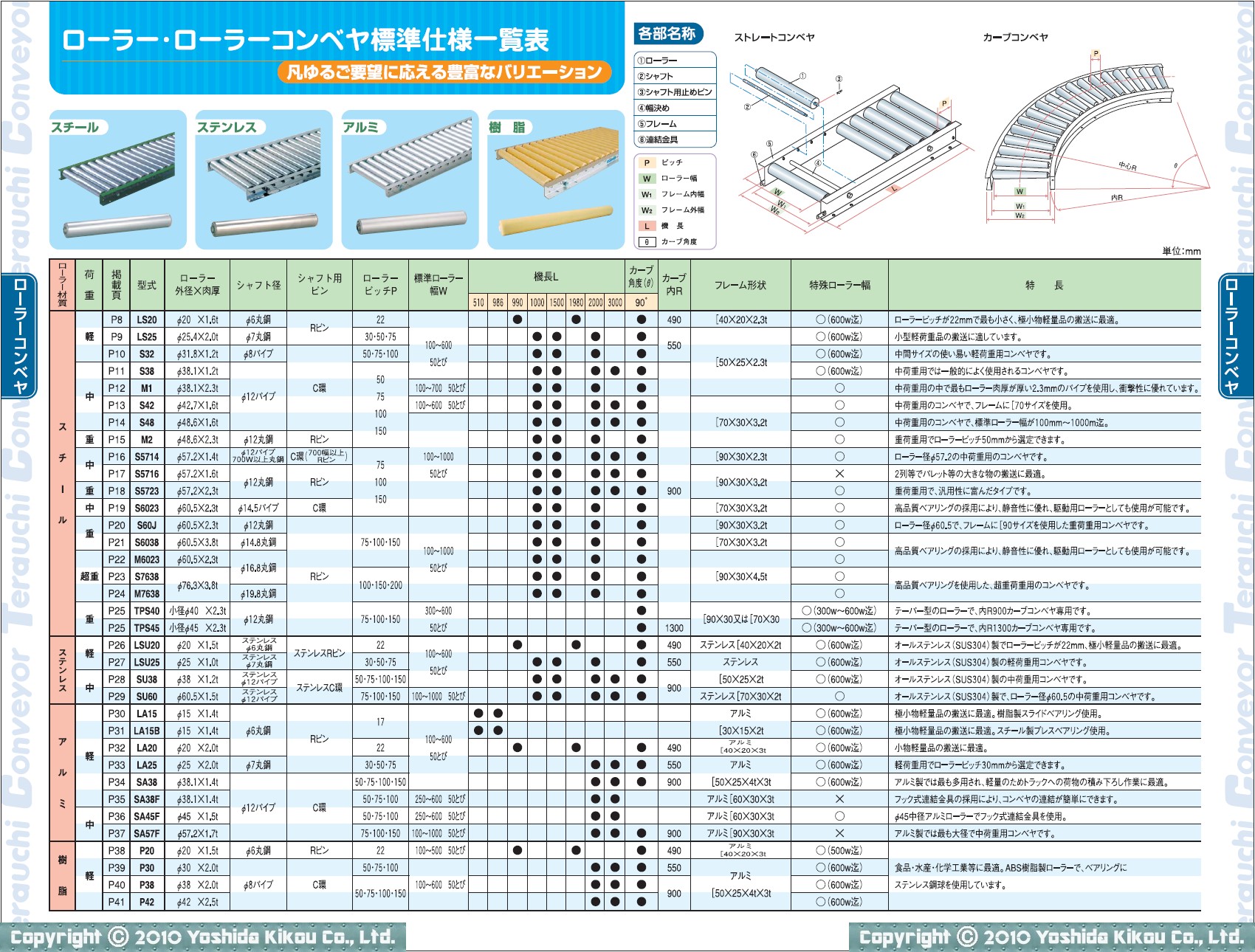

ローラーコンベヤ 01



≪ローラーコンベヤの選定≫
【1.搬送物】
 1ケ当りの重量。(種類の多い時は最大と最小、パレット使用の場合はパレット重量を含んだ積載重量)。
【2.作業環境】
 常温、低温、高温のいずれか。
【3.ローラー幅の選定】
 ストレートの場合のローラー幅は搬送物の底面幅(W)より50mmを加えた寸法を選んで下さい。
【4.ローラーピッチの選定】
 ●ローラーピッチは搬送物1個を常時4本以上のローラーにて受けるピッチにします。
 ●ローラー1本の受ける荷重が許容荷重(耐荷重)以下になるよう注意して下さい。
【5.脚取付け位置の選定】
 ●ストレート部は、1500~2000ミリピッチに1脚が目安です。
 ●カーブ部は、45°以上は中間に1脚が目安です。(45°の場合は中間部には不要)
