吉田機工株式会社 Yoshida Kikou Co.,Ltd. ■ テーパーゲージ・面取りゲージ

製品紹介カテゴリ

D-7

ダイヤテストの「テーパーゲージ・面取りゲージ」です。
ダイヤテスト高精密測定システムは精密測定の様々な問題を解決します!

テーパーゲージ・面取りゲージ 01

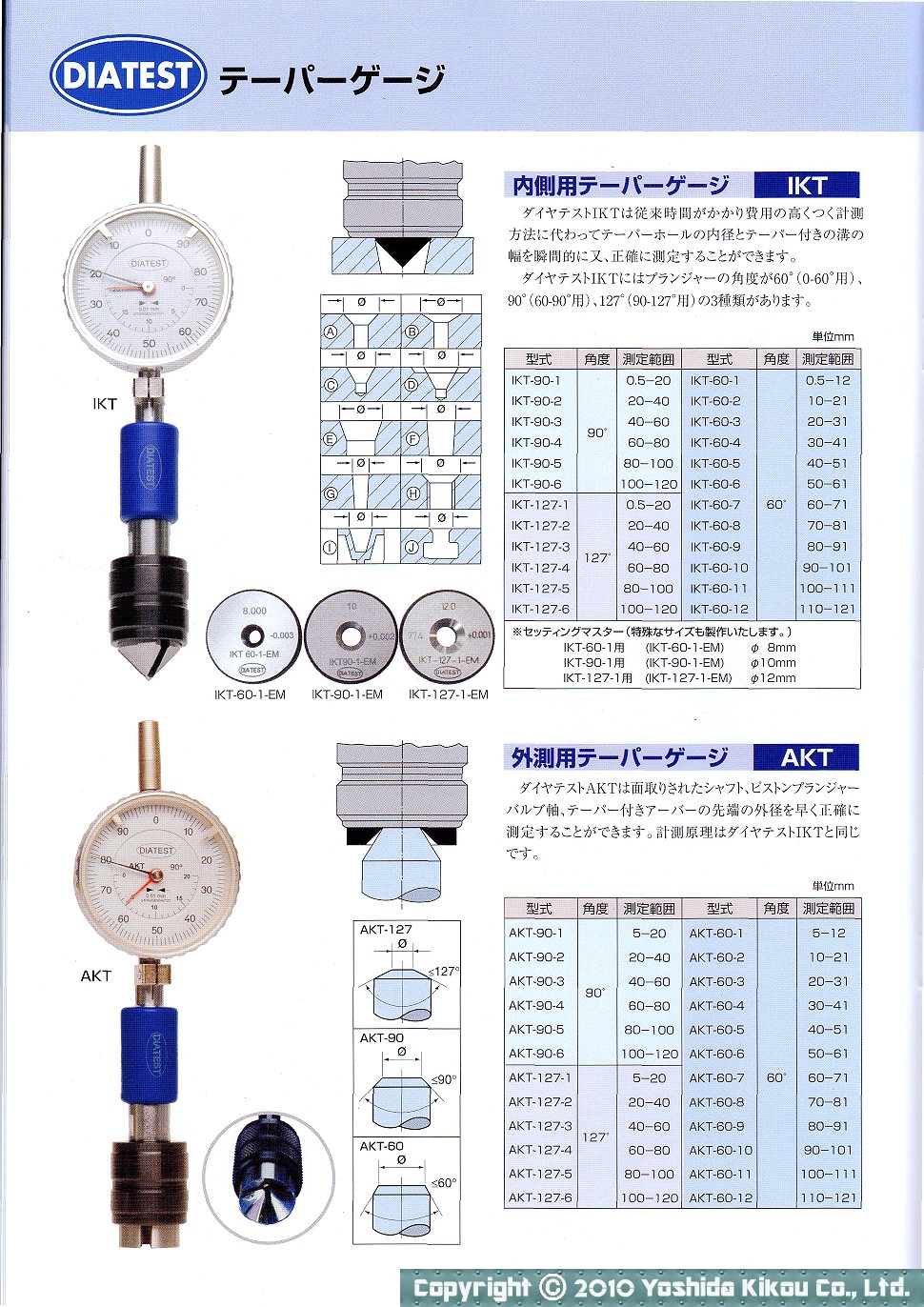

【内側用テーパーゲージ : IKT】
●ダイヤテストIKTは従来時間がかかり費用の高くつく計測方法に代わってテーパーホールの内径とテーパー付きの溝の幅を瞬間的に又、正確に測定することができます。
●ダイヤテストIKTにはプランジャーの角度が60°(0-60°用)、90°(60-90°用)、127°(90-127°用)の3種類があります。
【外側用テーパーゲージ : AKT】
●ダイヤテストAKTは面取りされたシャフト、ピストンプランジャーバルブ軸、テーパー付きアーバーの先端の外径を早く正確に測定することができます。計測原理はダイヤテストIKTと同じです。
【面取りゲージ : KT/KT-B】
●ダイヤテストKTとKT-Bは加工物の45°の面取り幅とコーナーアールを早く正確に測定することができます。
●プランジャーは超硬チップ付きで、双方のVストップ面は焼入れし研磨仕上げされています。

テーパーゲージ・面取りゲージ 02
テーパーゲージ・面取りゲージ 03
