C-5

(株)njiの「リボルバーソフトジョー」です。
≪生爪革命≫ 時代の先取り“回転式六角生爪”。 多種少量の切削加工需要に最適!!

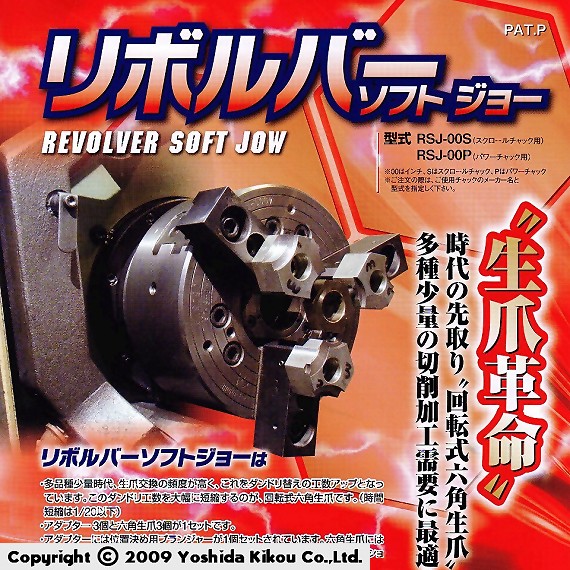

リボルバーソフトジョー 01



●多品種少量時代、生爪交換の頻度が高く、これをダンドリ替えの工数アップとなっています。このダンドリ工数を大幅に短縮するのが、回転式六角生爪です。(時間短縮は1/20以下)
●アダプター3個と六角生爪3個が1セットです。
●アダプターには位置決め用プランジャーが1個セットされています。六角生爪には6(12)個のポジショニングの穴があけてあります。取付けボルトを少し緩めポジショニングの位置を替えることにより6(12)個の生爪として使えます。
●戻り精度(復帰精度)は0.05以内です。
●生爪成形最小径は汎用は1mm~、NCは5mm~、最大径はチャック参照径まで。

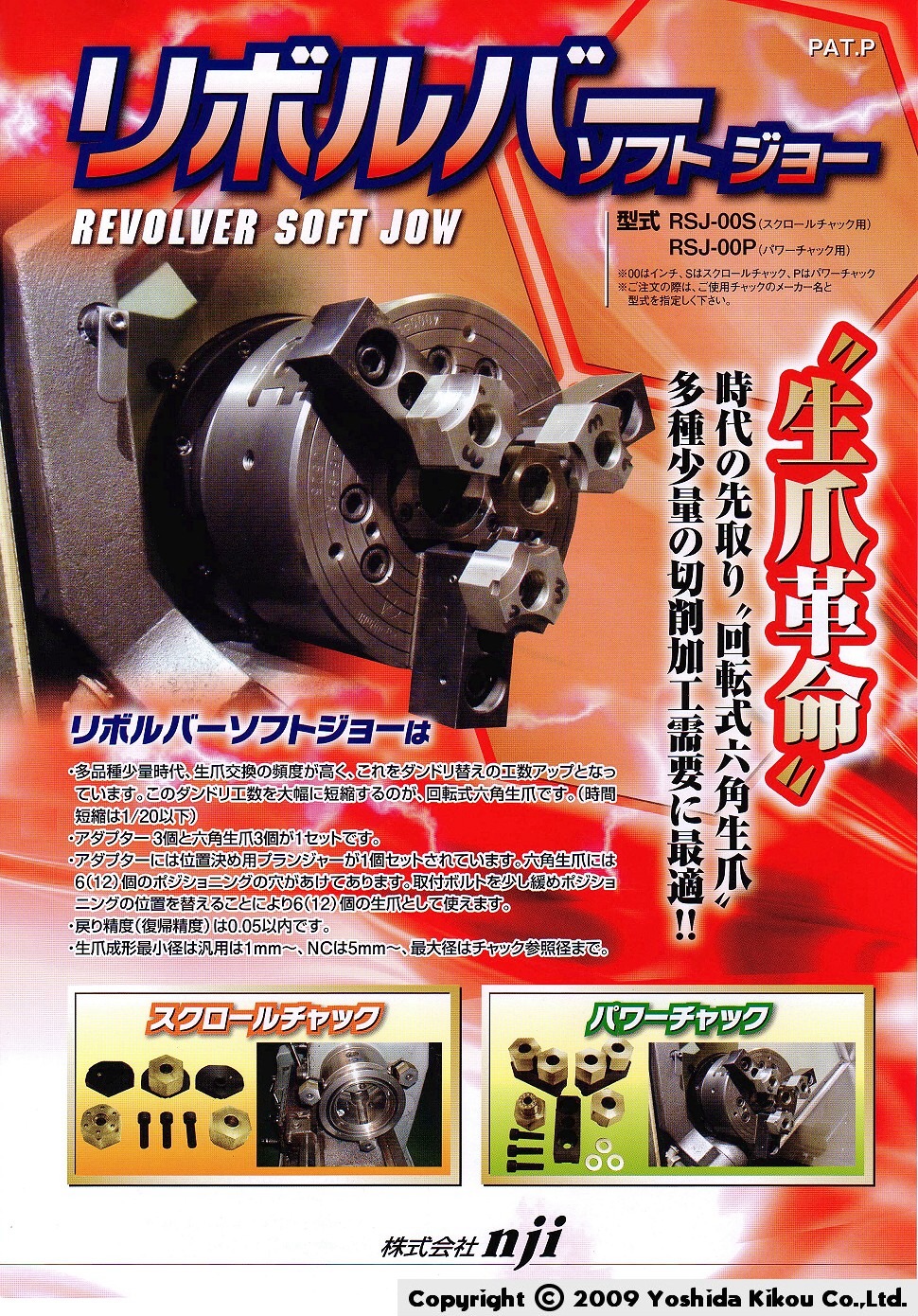

リボルバーソフトジョー 02

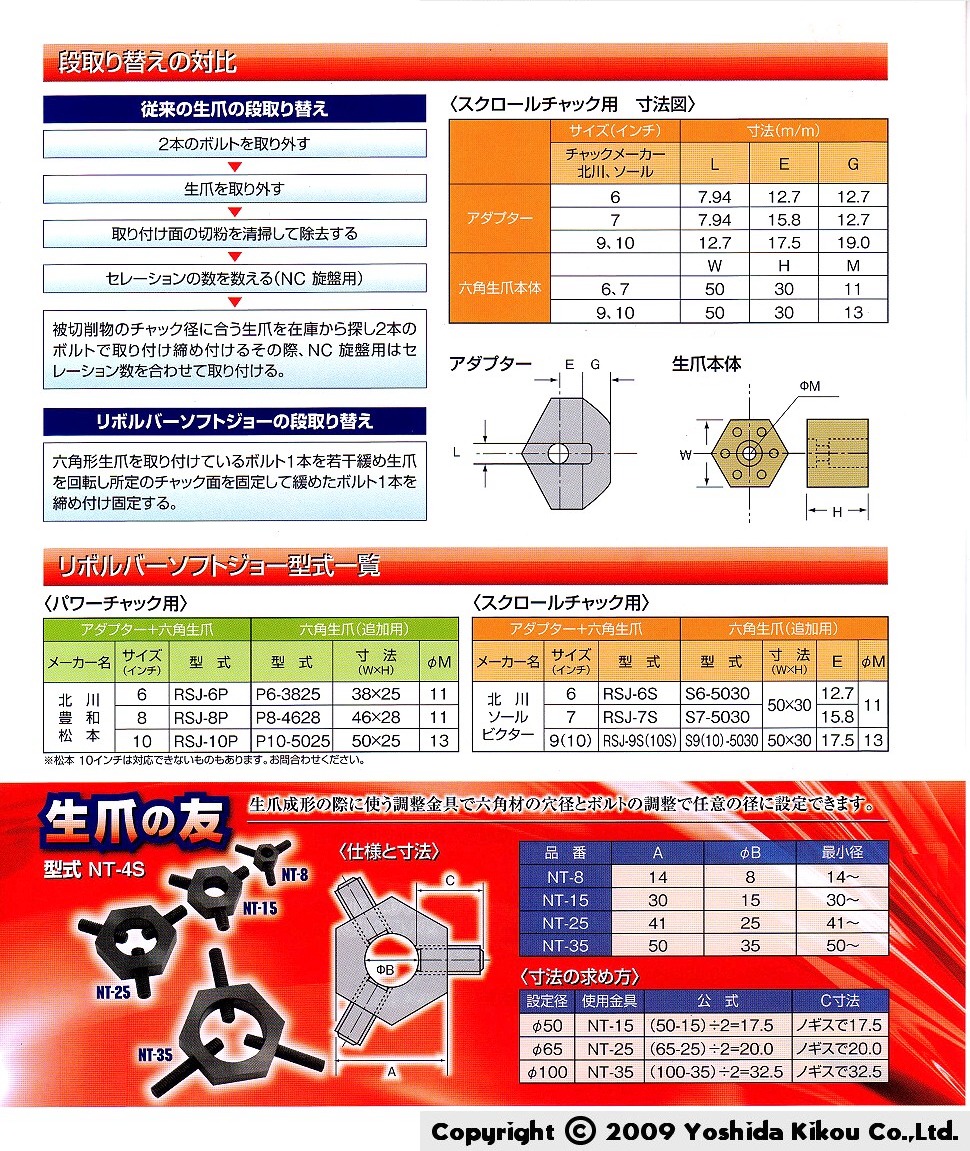

リボルバーソフトジョー 03
